脫水篩又叫做尾礦干排篩,砂石脫水篩振動源采用振動電機、激振器做媒介帶動聚氨酯篩板振動進行泥沙和水的分離。脫水篩側板采用雙層側板鉚接方式固定，使用強度高，聚氨酯篩板為100目，細沙尾礦干排可以增加旋流器進行分級，底部安裝循環節水槽，實現尾礦的干排，達到環保排水要求。
力威脫水篩介紹：
TS脫水篩為雙電機（激振器）驅動、帶塊偏心外置式同步振動器的座式安裝振動篩，電動機可左裝或右裝。隸屬于一種重型礦用振動篩，在選煤廠、選礦廠，電力、制糖、制鹽、化工等行業中十分常見。直線脫水篩處理量大，具有技術參數合理，結構強度、鋼度高，運轉平穩,可靠、噪音小，維護、檢修方便等優點。

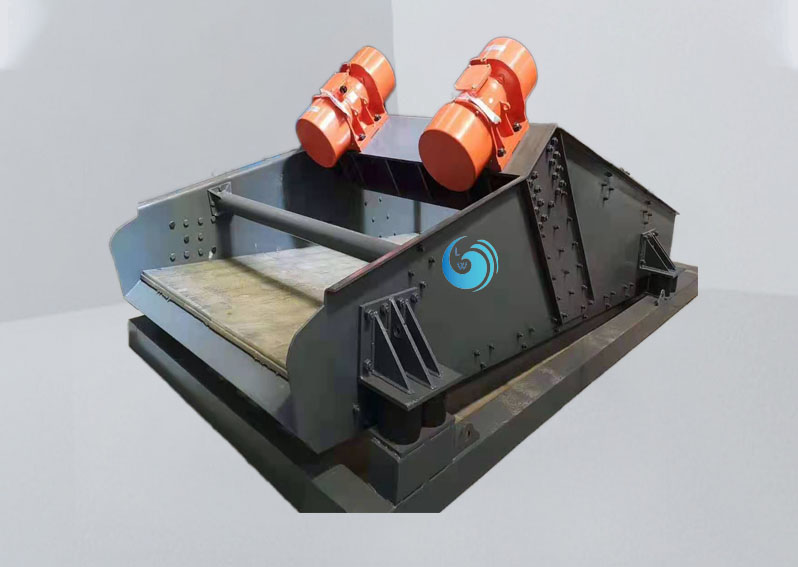

上圖為常見的脫水篩實物圖。

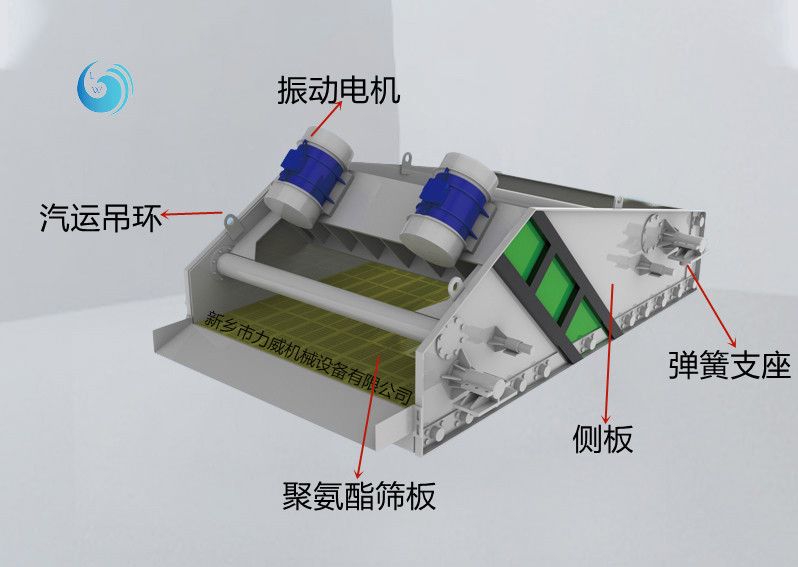

TS脫水篩主要組成部分如下圖：
TS脫水篩對篩箱的設計有著一些要求，直線振動篩廠家生產時要注意：
1.振動篩篩箱側板所有鋼材應符合GB/T 699和GB/T 700的規定，其抗拉強度不應低于406MPa，并不得拼接；2.側板平面度誤差每平方米不應超過1mm；
3.入料梁、出料梁和橫梁鋼管橫向均不應拼接；
4.篩框各連接部位的連接件應采用高強度螺栓或環槽鉚釘，高強度螺栓不應低于10.9S級，環槽鉚釘抗拉強度不應低于785MPa；
5.篩框成型后，兩對角線等長允差每米不應超過1mm；
6.各折彎件不應有裂紋和傷痕；
7.沖孔篩板應符合JB/T 9031《礦用沖孔篩板》的規定，金屬編織篩網應符合JB/T 9032《礦用金屬編織篩網》的規定；
8.篩箱成型后，安裝篩面的平面的平面度誤差每平方米不應超過2mm，其對角線等長誤差每平方米不應超過1mm。
TS脫水篩主要技術參數
|
型號 |
功率（Kw） |
產量（t/h） |
進料粒度 |
篩機規格 |
重量 |
外形尺寸長*寬*高 |
|
篩面規格寬*長（mm） |
||||||
|
TS0918 |
0.75*2 |
10-30 |
≤10 |
900*1800 |
535 |
1885*1307*1133 |
|
TS1224 |
2.2*2 |
40-60 |
≤10 |
1200*2400 |
1080 |
2515*1607*1399 |
|
TS1530 |
3*2 |
80-100 |
≤10 |
1500*3000 |
1550 |
3083*1907*1484 |
|
TS1840 |
4*2 |
100-140 |
≤10 |
1800*4000 |
3100 |
4116*2381*1900 |
|
TS1842 |
4*2 |
100-150 |
≤10 |
1800*4200 |
3200 |
4316*2381*1976 |
|
TS1845 |
4*2 |
100-180 |
≤10 |
1800*4500 |
3400 |
4900*2380*2050 |
|
TS2445 |
7.5*2 |
180-200 |
≤10 |
2400*4500 |
4651 |
4616*3085*2248 |
